電袋除塵器及輸灰系統概述
作者:
布袋除塵器
編輯:
布袋除塵器
來源:
布袋除塵器
發布日期: 2019.07.01
靜電除塵器
灰塵塵粒通過高壓靜電場時,與電極間的正負離子和電子發生碰撞而荷電或在離子擴散運動中荷電,帶上電子和離子的塵粒在電場力的作用下向異性電極運動并積附在異性電極上,通過振打等方式使電極上的灰塵落入灰斗中。電場場強越高,電除塵器效果越好,且以負電暈捕集灰塵效果最好,電除塵系統設計為高壓負電荷電極結構形式。

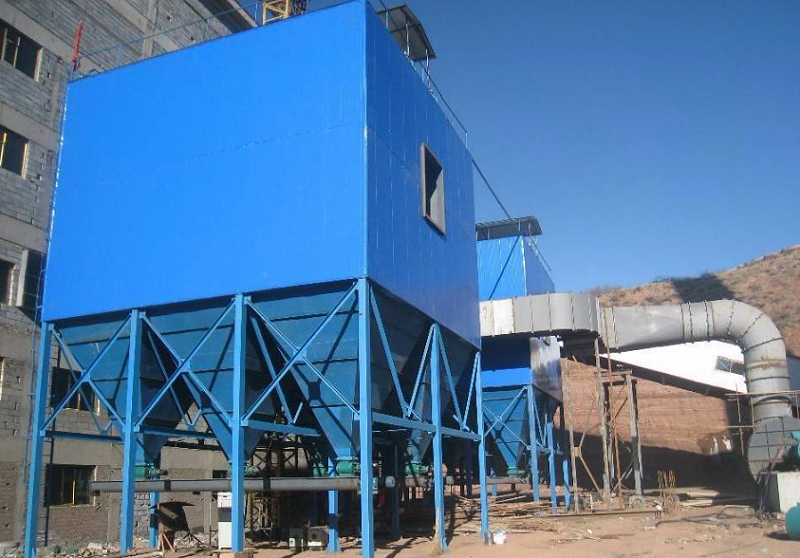

布袋除塵器工作原理
含塵氣體由煙道進入除塵器入口時,在導流系統的作用下流速突然下降,大顆粒粉塵由于重力的作用直接落入灰斗,其余粉塵在導流系統的引導下進入中箱體,含塵煙氣在中箱體內負壓的作用力下穿透濾袋,粉塵被濾袋阻擋,吸附在濾袋的外表面,過濾后的潔凈氣體穿透濾袋進入上箱體并通過除塵器出口煙道排出。
輸灰系統系統概述
采用正壓濃相氣力輸送方式。靜電除塵器設兩個電場,每個電場設4個灰斗;布袋除塵器二排4縱,每排設4個灰斗;省煤器設4個灰斗;共計20個灰斗,每個灰斗對應1個倉泵。每臺爐共設置3根輸灰母管,其中靜電除塵器灰斗設2根,布袋除塵器兩排共設1根,省煤器輸灰管道、脫硝稀釋用一次風旋風除塵器輸灰管與一電場共用一根輸灰母管。輸灰系統的輸送能力按大于鍋爐最大連續蒸發量工況下校核煤種總排灰量的約222%進行設計,即正常輸灰能力為80t/h,且電除塵器二電場和布袋除塵器下發送設備的出力能夠滿足電除塵器一電場故障情況下的收塵量。整個系統采用PLC程序控制,既可連續運行,也可定期運行。灰斗設有氣化風系統,兩臺機組共設置4臺灰斗氣化風機(分機組一運一備)和兩臺電加熱器,保證灰斗落灰暢通。
